Lab 14 Virtual Trunking Protocol

-
Virtual Trunking Protocol

         Pada lab kali ini saya akan membahas tentang VTP atau Virtual Trunking Protocol. VTP adalah fitur yang dapat kita gunakan untuk melakukan management vlan secara terpusat, intinya kita bisa menambah, mengedit, menghapus vlan pada satu swicth saja.
         Pada VTP terdapat tiga mode yaitu :
  • Server
                     Pada switch yang menggunakan mode ini aka memiliki hak untuk membuat, mengedit, menghapus vlan. Pada switch yang menggunakan mode ini akan mengirimkan update kepada switch yang lain dengan mode client, sehingga switch yang menggunakan mode client akan mengupdate informasi mengenai vlan yang didapatkan dari switch yang menggunakan mode server.
  • Transparent
                      Pada mode ini switch akan dapat membuat vlan akan tetapi vlan yang akan dibuatnya tidak akan dikirim ke switch lain atau bersifat lokal. Selain itu switch dengan mode ini tidak akan mendapatkan informasi vlan dari switch yang akan menggunakan mode server.
  • Client
                      Pada mode ini switch tidak dapat membuat ataupun menghapus vlan. Switch yang menggunakan mode ini hanya dapat mengupdate informasi vlan yang didapatkan dari switch yang menggunakan mode server.


             Untuk membuktikan konsep diatas mari kita coba dengan melakukan konfigurasi menggunakan topologi seperti dibawah ini.
              Pada layout diatas kita asumsikan bahw semua pc sudah konfigurasi ip dan juga sudah dikonfigurasi vlan untuk tabel hijau vlan 10 dan tabel kuning vlan 20.
              Jika sudah konfigurasi layout diatas, mari kita lanjutkan dengan mengkonfigurasi VTP. Untuk konfigurasinya anda dapat lihat pada gambar dibawah ini.




              Pada gambar diatas untuk domain dan password semuanya harus anda isikan sama seperti pada VTP sever.

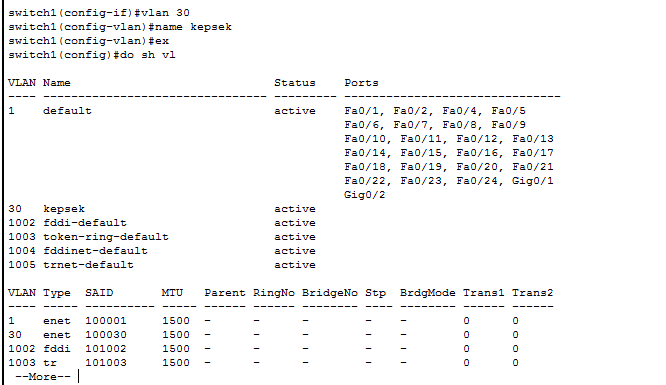

              Setelah selesai untuk membuktikan konsep diatas, mari kita coba untuk menambahkan vlan pada switch yang menggunakan mode VTP server. Untuk contoh seperti dibawah :


               Pada gambar diatas terlihat bahwa pada switch yang menggunakan mode VTP transparent tidak mendapatkan vlan update dari VTP server.

               Pada gambar diatas terlihat bahwa pada switch yang menggunakan mode VTP client akan mendapat VTP update dari VTP server, dan juga switch yang menggunakan mode transparent hanya akan dilewati saja oleh informasi update yang dikirim oleh VTP server.
               Selain itu mari kita coba membuat vlan pada switch yang menggunakan VTP client dan ternyata tidak bisa melakukan konfigurasi vlan mode VTP client ini.
               Selain pembuktian diatas mari kita coba buktikan apakah pc yang berada pada switch yang bermode client dan switch yang menggunakan mode transparent dapat berkomunikasi dengan pc yang berada pada switch yang bermode server.


               Pada gambar diatas terlihat bahwa pc akan tetap bisa saling berkomunikasi asalkan berada pada vlan yang sama. Ini berarti mode yang digunakan pada VTP tidak akan berpengaruh pada pc.
