Lab 20 Etherchannel LACP

-
Etherchannel LACP

        Pada lab kali ini saya akan membahas tentang etherchannel LACP. Jika kita menggunakan dua switch yang memiliki lebih dari satu link, maka STP akan mem blok beberapa link dan hanya akan mengaktifkan satu link saja. Akan tetapi pada lab kali ini saya akan mencoba membuat semua link menjadi aktif, untuk itu saya akan menggunakan etherchannel. Etherchannel ini akan menghubungkan semua link yang akan menghubungkan antara dua switch tersebut. Jika di logika maka akan seperti hanya ada satu link saja yang menghubungkan antara dua switch tersebut.

        Sebenarnya untuk konfigurasi etherchannel ini ada beberapa protocol yang dapat kita gunakan untuk konfigurasi etherchannel seperti dibawah ini.

  1. LACP (Open Standart)
  2. PAGP (CiscoPropietary)
  3. Etherchannel layer 3

Seperti yang anda lihat pada list diatas bahawa ada tiga protocol yang dapat kita gunakan untuk mengkonfigurasikan etherchannel, akan tetapi pada lab kali ini saya hanya akan membahas tentang  konfigurasi etherchannel dengan menggunakan protocol LACP kita akan gunakan topologi seperti pada gambar di bawah ini.


Setelah anda selesai membuat topologi seperti pada gambar diatas, mari kita coba dengan mengkonfigurasikan etherchannel nya, untuk konfigurasinya seperti pada gambar dibawah ini.

Setelah selesai mengkonfigurasikan etheerchannel pada switch 1 mari kita lanjutkan dengan mengkonfigurasikan etherchannel pada switch 2.



Jika anda lihat pada gambar diatas ada perbedaan mode yang digunakan, switch 1 menggunakan mode active sedangkan switch 2 menggunakan mode passive, ini bertujuan supaya etherchannel dapat diaktifkan untuk itu perhatikan di bawah ini

Mode          Active      Passive
_____        ________     ________

Active                 Yes                Yes

Passive                Yes                No
________________________________________________________________

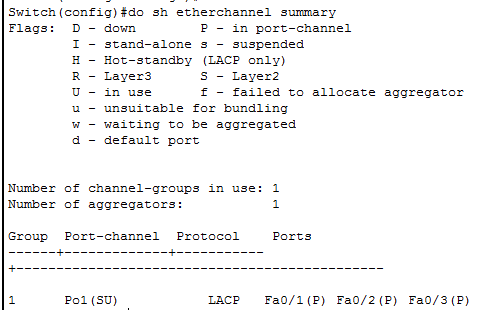

Setelah  anda konfigurasikan etherchannel maka nanti semua port akan menyala. Jika anda ingin melihat status dari group 1 anda dapat menggunakan perintah seperti pada gamabr dibawah ini.






Jika sebelumnya kita menggunakan dua mode yang berbeda sekarang mari kita coba menggunakan dua mode yang sama pada kedua switch yaitu mode passive, untuk konfigurasinya seperti pada gambar dibawah ini.



Jika anda lihat pada gambar dibawah ini maka akan terlihat bahwa etherchannel tidak berjalan, dikarenakan kita menggunakan mode passive pada kedua switch tersebut.
