Lab 25 Inter Vlan Routing

-
Pada lab kali ini kita akan mencoba inter vlan, dimana kita akan mencoba menghubungkan vlan yang berbeda menggunakan router. Jika pada lab sebelumnya vlan yang berbeda tidak akan dapat berhubungan maka pada lab kali ini kita akan mencoba supaya PC yang berada pada vlan yang berbeda dapat saling komunikasi.

Untuk Inter vlan routing kita akan menggunakan layout seperti pada gambar dibawah ini.

Untuk melakukan konfigurasi mari kita asumsikan bahwa semua PC sudah dikonfigurasikan IP, dan jangan lupa untuk menambahkan gateaway pada setiap PC. Jika sudah mari kita lanjutkan dengan mengkonfigurasikan vlan pada switch, setelah selesai mengkonfigurasikan vlan, jangan lupa untuk mengkonfigurasikan trunk pada port yang mengarah pada router. Untuk konfigurasinya seperti pada gambar di bawah ini.

Jika sudah selesai konfigurasi pada switch, mari kita lanjutkan dengan konfigurasi pada router. Untuk konfigurasi pada router hal pertama yang harus kita lakukan adalah menyalakan interface /port yang mengarah ke switch. Untuk menyalakannya anda bisa lihat seperti pada gambar dibawah ini.

Setelah menyalakan port / interface kita lanjutkan dengan membuat port untuk vlan dengan tetap menggunakan port asli. Setelah selesai menambahkan kita lanjutkan dengan mengkonfigurasikan IP pada interface tersebut. Untuk IP anda isikan dengan gateaway PC yang berada pada vlan tersebut.
Setelah selesai anda lanjutkan dengan menambahkan interface pada vlan lain.


Jika anda lihat pada gambar diatas, terlihat bahwa konfigurasi tidak berhasil,karena anda belum menambahkan encapsulation dot1q 30. Jadi sebelum mengkonfigurasikan IP anda pastikan anda sudah menambahkan encapsulation dot1q 30 terlebih dahulu.

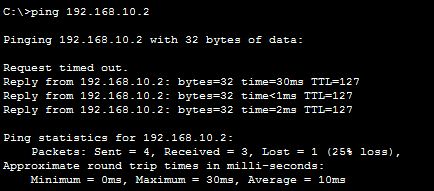

Jika sudah selesai coba anda ping dari PC 0 ke PC lain dan hasilnya PC 0 bisa ping ke PC lain meskipun berbeda vlan.


 Jika anda tidak mengkonfigurasikan gateaway pada setiap PC maka hasilnya akan RTO.
