Lab 31 Routing Dynamic OSPF Cisco

-
Pada lab kali ini kita akan mempelajari  tentang routing dynamic. Routing dynamic merupakan suatu cara yang digunakan untuk membuat routing table secara otomatis. Untuk melakukannya kita akan coba dengan topologi sederhana seperti pada gambar di bawah ini.
Pertama-tama kita konfigurasikan IP pada setiap interface terlebih dahulu seperti pada gambar di bawah ini


 Setelah selesai kita lanjutkan dengan konfigurasi OSPF, untuk konfigurasinya seperti pada gambar dibawah ini.
 Pada gambar diatas terlihat bahwa pada cisco untuk netmask pada OSPF menggunakan wildcard mask, dimana ini merupakan kebalikan dari subnetmask.

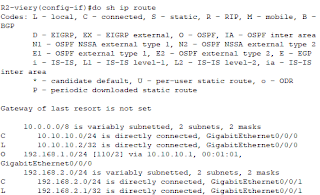

 Setelah selesai coba anda lihat pada routing table, secara otomatis akan seperti pada gambar dibawah ini.

Jika routing table sudah bertambah dengan sendirinya coba anda lakukan ping antar PC dan hasilnya setiap PC dapat ping dengan PC lain dengan catatan setiap PC sudah diberikan IP address sesuai dengan network dan pada setiap PC ditambahkan gateway.
